自動散水装置の制御部分の修理

 自動散水装置の制御部分の修理３回目です。

２回目修理

水漏れが出たので３回目の修理

テストしたら１番の制御弁が水漏れで修理完了せず。

交換の制御弁がないので１番目は使用停止の予定。

自動水やり器の修理

　　　2月7日

1月26日の寒波で塩ビパイプが破損した自動水やり器を修理しました。

今日やっと修理をしました。

どのように修理したかをわすれないようにブログにしました。

破損した部分を結合してみた

右はそのまま使用するので

不要な部分をたたいて外し400番のペーパがけ

塩ビカッターでカット

塩ビカッターが半分いたら残りは割れた

半分はカットの切り口だが残り半分は割れている

太い部分をカット

左の部分は400番のペーパできれいに　中央と右は使用しない

修復の接着は通常どうりなので撮影なし。

パイプ部分の補強がないので破損した疑いがあるので簡易的に補強した。

散水部分

イチゴの自動機散水

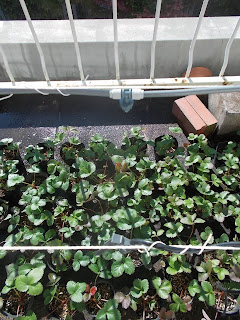

 イチゴの自動機散水を開始しました。

　　　11月14日

タイマーの設定は、1日1回、９：００から6分間です。

今年の夏は自動給水になるか？

今年の夏は自動給水装置に再度挑戦してみようと
こんな物をAliExpressで買いました。
量が多かったのか業者がも早く着くEMSで送ってくれたので
発注から4日で付きました。

 20ｍ　3個

T分岐120個、30個　 ミニスクリンプラ　100個ｘ2

ミニスクリンプラー（スパイク）　50個ｘ2

 ワンタッチコネクタ

電磁弁は、まだ購入していません。

オアシス21の花壇でも自動給水装置が

オアシス21の花壇でも

自動給水装置

が使われている部分があります。

今まで気が付きませんでした。

参考になる自動給水装置

前から気になっていた自動給水装置があります。
場所は、１００ｍ道路の矢場町の交差点の横にある公園です。
（名古屋高速２号の高架下）

給水機

カバーに「KAKUDAI」の文字があります。
どうもこれを使用しているようです。

潅水コンピューター“ジュニア”　５０２－３００


取りだしは、７分岐です。


エンビ管に
カクダイの「ミニ取出し(0537B)」を
使用しています。


チューブの長さは、７本とも同じ長さので
「ミニコック(574-200)」がついています。

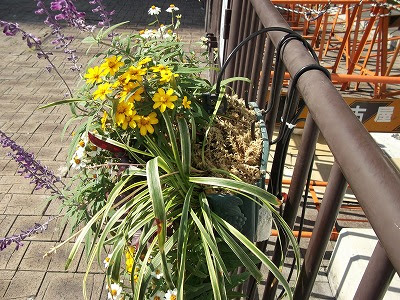

散水は、スプリンクラーを使用しています。


前からはこのスプリンクラーが見えないようになっています。


写真ではよく見えませんが、スプリンクラーは、
タカギのソフトスプリンクラーG242と思われます。



散水時間がどうなっているかは、わかりません。
水ごけを使用していいることもあり
かなり気になります。

自動給水装置の完全停止

気温が下がってきたので
自動給水装置を撤収しました。




来年６月頃から再開の予定です。

散水方法

各ステージの散水方法は、大きく３つの方法で行っています。

１．プランター用
　　プランター全体に散水するため、
　カクダイ ミニチーズ 0571B


　カクダイ ミニ接手 0570B

　　使い
　　散水の流量の調整は、元のバルブで行います。










２．多めの散水用
　　個別に散水の量を調整するため
　　　カクダイ ミニスプリンクラー 577-401


　　　カクダイ ミニスプリンクラー 577-415

　　を使います。





３．少なめの散水
　　点滴のような散水するために
　　　カクダイ 滴下ニップル 5741B


　　　カクダイ 滴下エンド 5740B


　　個別で散水の流量の調整できませんので
　　元のバルブで行います。
